제품분류 : 산업용 바퀴 >> 경하중용

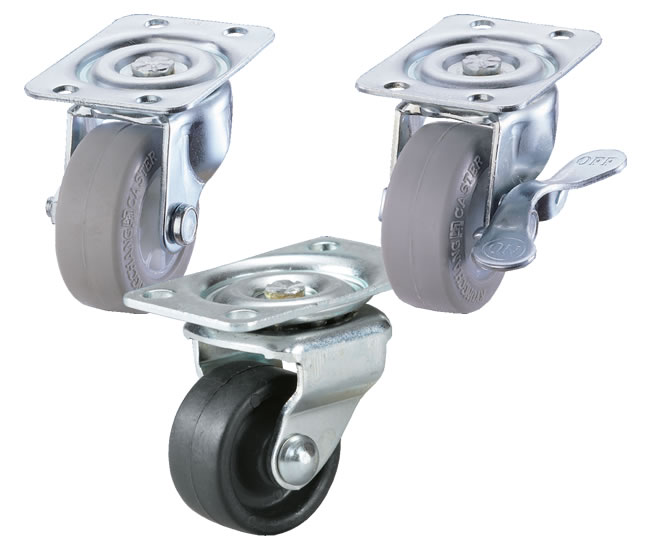

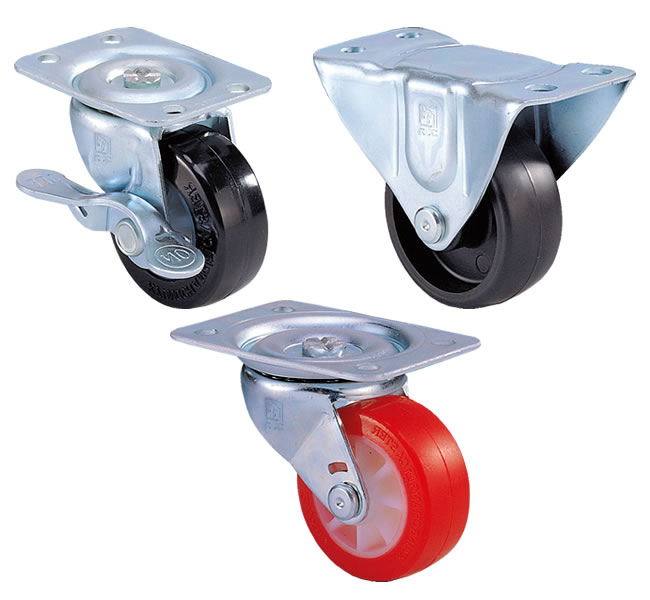

제품명 : 10시리즈
페이지 번호 : 2000001
특 성 :

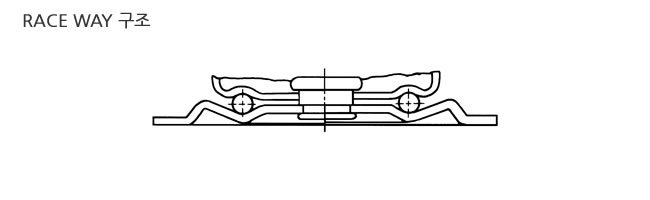

- 깊게 성형되어 안정된 RACE WAY구조
- 내구성이 강한 KING PIN 구조
- 부식방지를 위한 아연도금 제품
- 현대자동차 기아자동차 등록제품

용 도 :
- 여행용 고급가방
- 가구운반용
- 경량물 운반구
- 공장, 창고등 다양한 용도

제품사양
단위 : mm(inch)
호칭번호 바퀴사양 장착부 규격
회전 고정 직경 두께 형식 베어링종류 사용볼트 총높이 회전반경 허용하중
1011S A1 LP - 29
(1-1/8')		 14
(9/16')		 Light Duty Plastic Plain Ø4.8
(3/16)		 40 22 16
1020S ** SR 1020R A1 SR 50
(2')		 23
(29/32)		 Soft Rubber Nylon Ø6.4
(1/4)		 62 44 40
1020S ** HR 1020R A1 HR Hard Rubber Nylon 55
1020S ** LP 1020R A1 LP Light Duty Plastic Plain 55
1020S ** PU 1020R A1 PU Polyurethane Plain 55
1020S ** INF 1020R A1 INF Infiniti Plain 40
1025S A1 SR 1025R A1 SR 64
(2-1/2')		 29
(1-1/8')		 Soft Rubber Nylon Ø7.9
(5/16)		 83 61 45
1025S A1 HR 1025R A1 HR Hard Rubber Nylon 80
1025S A1 LP 1025R A1 LP Light Duty Plastic Plain 80
1025S A1 PU 1025R A1 PU Polyurethane Plain 60
1030S A1 SR 1030R A1 SR 76
(3')		 32
(1-1/4')		 Soft Rubber Nylon Ø9.5
(3/8)		 96.8 62 55
1030S A1 HR 1030R A1 HR hard Rubber Nylon 80
1030S A1 LP 1030R A1 LP Light Duty Plastic Plain 80
1030S A1 HP 1030R A1 HP Heavy Duty Plastic Plain 80
1030S A1 PB 1030R A1 PB Polyurethane Ball 80
1030S A1 PU 1030R A1 PU Polyurethane Plain 80
1040S A1 SR 1040R A1 SR 102
(4')		 38
(1-1/2')		 Soft Rubber Nylon Ø11.1
(7/16)		 127 83 80
1040S A1 HR 1040R A1 HR Hard Rubber Nylon 80

장착부의 형식
장착부 형식 장착부 형상 코드번호 장착부 규격
밑판크기 볼트 취부 간격 조립볼트 규격
회전 1011 S A1 ** 30*45 35*20 M4
1020 S A1 ** 65*48 54*24 M6
1025 S A1 ** 98*70 76.2*44.5 M6
1030 S A1 ** 104*79 85*60 M8
1040 S A1 ** 130*102 102*76 M8
회전 1020 S B1 ** M12*P1.24*L44(1020 SRS만 가능)
고정 1020 R A1 ** 68*38 54*24 M6
1025 R A1 ** 113*57 89*27 M8
1030 R A1 ** 124*64 100*30 M8
1040 R A1 ** 152*70 126*44.5 M10

선택사양
악세사리 코드 사양
SB Side Lock Brake(Factory Assembled only)
SO Short offset(3' is standard)
TG Thread Guard(PB Wheel only)
